Sistema de puesta a tierra temporal monofásico diseñado para trabajos en líneas e instalaciones de transmisión de hasta 500 kV. Su configuración permite establecer una conexión segura entre una fase y el sistema de tierra, creando una zona de trabajo protegida frente a reenergizaciones accidentales, tensiones inducidas y descargas residuales.
Desarrollado bajo los requisitos de la norma ASTM F855, este equipo está preparado para operar en entornos de transmisión de extra alta tensión, donde las exigencias mecánicas, térmicas y dieléctricas son considerablemente superiores. Su construcción robusta y componentes certificados lo convierten en una solución confiable para empresas eléctricas, proyectos energéticos e infraestructura crítica.
Este equipo de puesta a tierra temporal para transmisión eléctrica está diseñado para proteger al personal durante trabajos de mantenimiento en líneas energizadas y subestaciones de alta tensión.
Las líneas de transmisión de 500 kV forman parte de la infraestructura energética más crítica de un país. Durante trabajos de mantenimiento o intervención, los riesgos asociados a tensiones inducidas, cargas capacitivas y energización accidental pueden alcanzar niveles extremadamente peligrosos para el personal y los equipos.
Un sistema de puesta a tierra temporal monofásico permite establecer una referencia equipotencial segura entre el conductor intervenido y el punto de tierra, minimizando la exposición del trabajador a diferencias de potencial peligrosas.
En instalaciones de 500 kV, donde las distancias de seguridad son mayores y las corrientes de falla pueden alcanzar magnitudes significativas, la confiabilidad de cada componente resulta fundamental para garantizar la protección del personal y la continuidad operativa del sistema eléctrico.
Los equipos fabricados bajo ASTM F855 son sometidos a exigentes pruebas mecánicas y eléctricas para asegurar un desempeño seguro en condiciones reales de trabajo.
Cada elemento del conjunto ha sido diseñado para soportar las exigencias operacionales propias de líneas de transmisión de 500 kV, proporcionando máxima seguridad durante las maniobras de instalación y retiro.

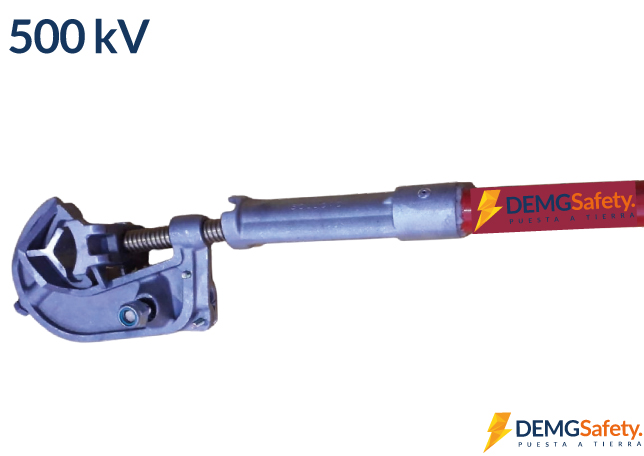

En sistemas de extra alta tensión, mantener las distancias de seguridad adecuadas es fundamental para la protección del personal. Por esta razón, los equipos de puesta a tierra temporal para 500 kV deben configurarse con dos o más cuerpos de pértiga, alcanzando longitudes entre 6.000 mm y 7.000 mm, permitiendo realizar maniobras seguras en líneas de transmisión, subestaciones e infraestructura crítica de alta capacidad.

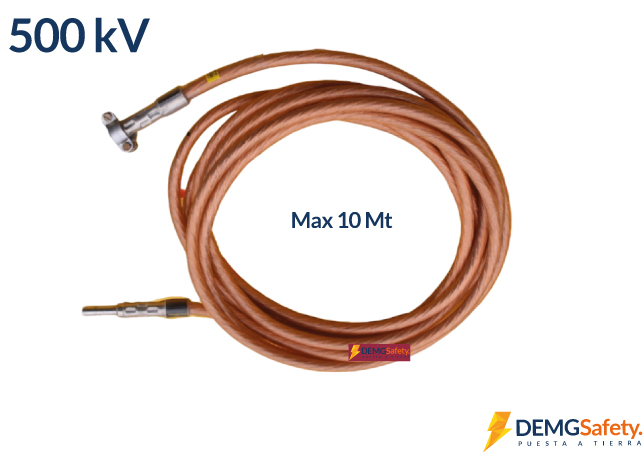

Su construcción flexible facilita la instalación y manipulación en estructuras de transmisión de gran altura, permitiendo mantener una conexión confiable durante toda la operación. Para sistemas de puesta a tierra temporal de hasta 500 kV, la longitud del conductor puede configurarse entre 4 y 10 metros, cumpliendo los requisitos técnicos y de seguridad exigidos para aplicaciones de extra alta tensión.

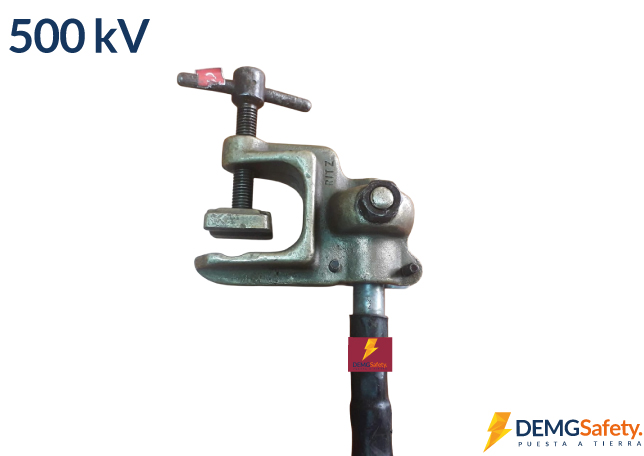

Su diseño permite mantener una baja resistencia de contacto incluso bajo condiciones severas de operación.

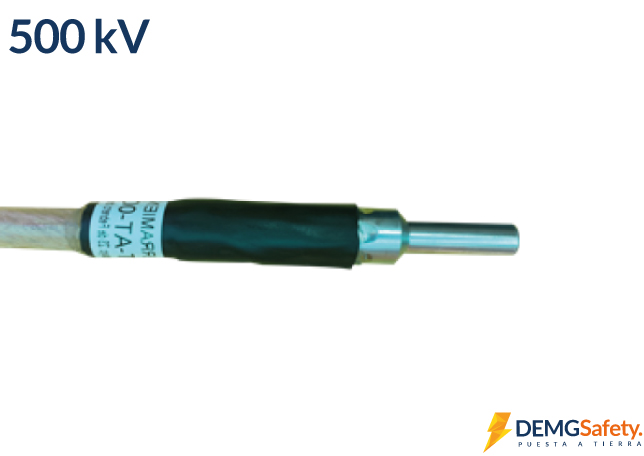

Este componente evita la degradación prematura del conductor y protege las uniones frente a humedad, contaminación y exposición ambiental prolongada.

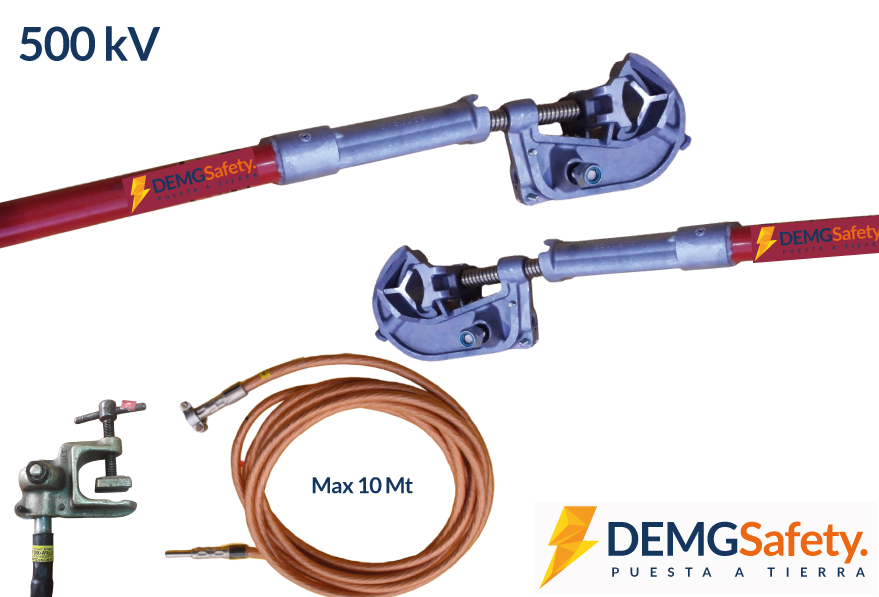

Los sistemas de puesta a tierra temporal para 500 kV requieren una correcta selección de pértigas, conductores y elementos de conexión de acuerdo con las condiciones particulares de cada instalación.
La configuración final dependerá de factores como la distancia de trabajo, nivel de tensión, corriente de falla disponible y requerimientos operacionales del proyecto.
Consulte la tabla técnica para seleccionar la configuración adecuada para su sistema de transmisión de extra alta tensión.
| Largo Pértiga | Cuerpo | Cable mm | Largo del cable | Uso max kV |
|---|---|---|---|---|
|
6000 mm |
Hasta 2 |
70 mm |
4 Mt |
500 kV |
|
6000 mm |
Hasta 2 |
70 mm |
6 Mt |
500 kV |
|
6000 mm |
Hasta 2 |
70 mm |
8 Mt |
500 kV |
|
6000 mm |
Hasta 2 |
70 mm |
10 Mt |
500 kV |
|
7000 mm |
Hasta 2 |
70 mm |
4 Mt |
500 kV |
|
7000 mm |
Hasta 2 |
70 mm |
6 Mt |
500 kV |
|
7000 mm |
Hasta 2 |
70 mm |
8 Mt |
500 kV |
|
7000 mm |
Hasta 2 |
70 mm |
10 Mt |
500 kV |
Obtenga una configuración a medida bajo normativa y certificación para sus proyectos de transmisión.
