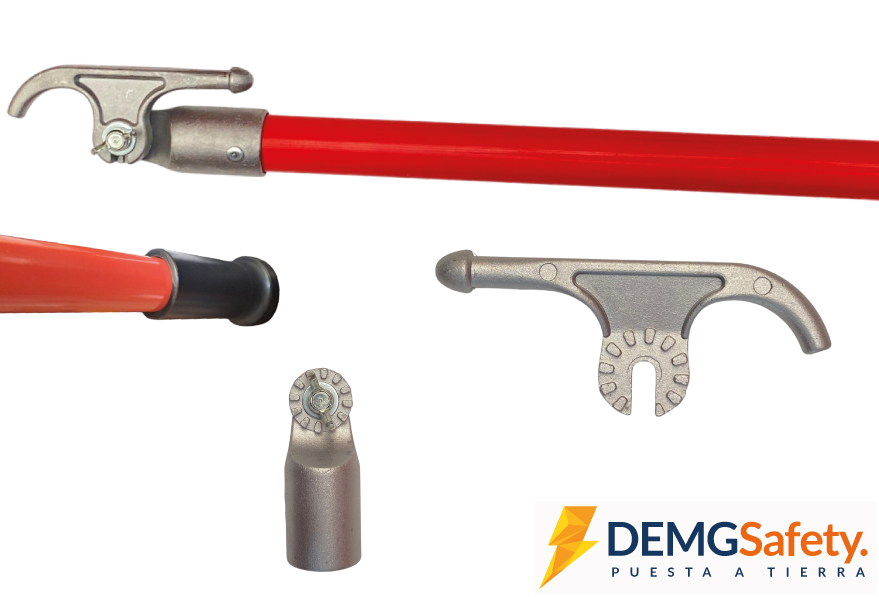

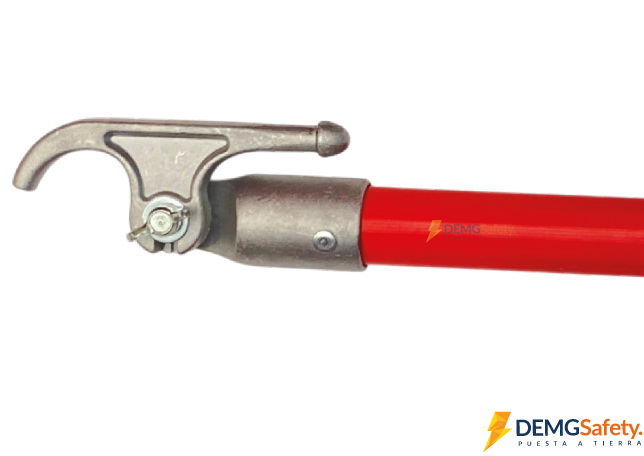

Las pértigas de 1 cuerpo con cabezal universal metálico están diseñadas para ejecutar maniobras eléctricas en instalaciones de media y alta tensión, proporcionando una excelente combinación entre resistencia mecánica, aislamiento eléctrico y facilidad de operación.
Su construcción en resina epóxica reforzada con fibra de vidrio y núcleo de espuma de poliuretano hidrofóbico de alta densidad proporciona un alto desempeño dieléctrico y una gran durabilidad en ambientes exigentes. El cabezal universal metálico permite la conexión de distintos accesorios y herramientas de maniobra, entregando una solución versátil para operaciones de mantenimiento, inspección y trabajos en terreno.
Las maniobras eléctricas requieren herramientas que permitan mantener una distancia de seguridad adecuada respecto de las partes energizadas. Las pértigas de cuerpo único ofrecen una estructura rígida y estable, permitiendo ejecutar distintas operaciones con un elevado nivel de control y seguridad.
El cabezal universal metálico proporciona una conexión robusta con diversos accesorios de trabajo, convirtiendo la pértiga en una herramienta versátil para empresas eléctricas, industrias y contratistas especializados.
Cada componente de la pértiga cumple una función específica orientada a garantizar la seguridad del operador, mantener las propiedades dieléctricas del conjunto y proporcionar la resistencia mecánica necesaria para realizar maniobras eléctricas de forma confiable. Su diseño está pensado para aplicaciones en redes de distribución, subestaciones y sistemas de alta tensión.

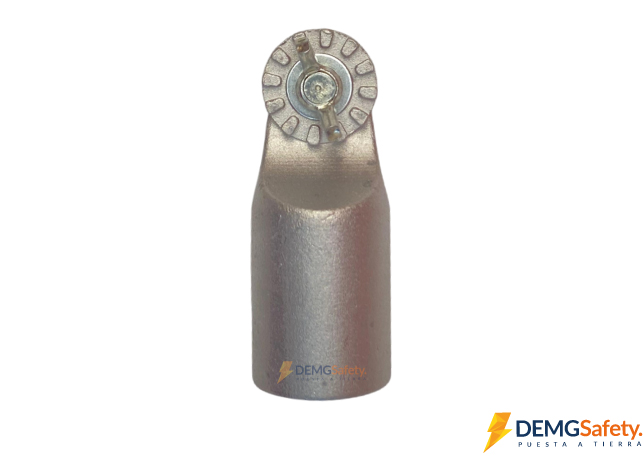

El cabezal universal metálico constituye el punto de conexión entre la pértiga y los distintos accesorios utilizados en maniobras eléctricas. Su construcción en materiales metálicos de alta resistencia permite soportar esfuerzos mecánicos repetitivos y proporcionar una conexión firme y confiable durante la operación.
Constituye la estructura principal de la pértiga y proporciona el aislamiento eléctrico y la resistencia mecánica necesarios para las maniobras. Fabricada en resina epóxica reforzada con fibra de vidrio, ofrece una combinación óptima entre robustez, peso reducido y desempeño dieléctrico.

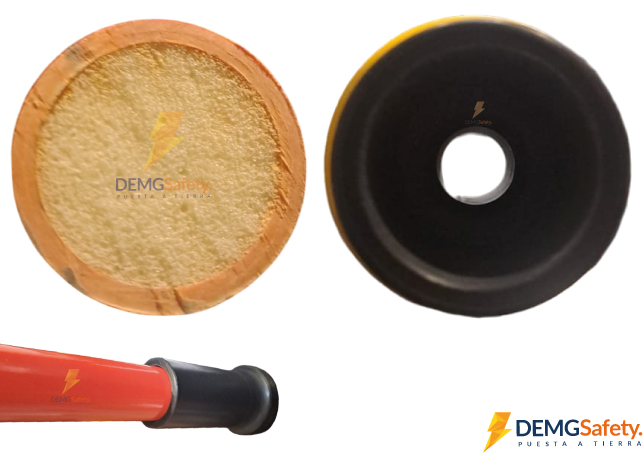

Su función es minimizar la absorción de humedad y mantener la integridad estructural del equipo durante toda su vida útil.

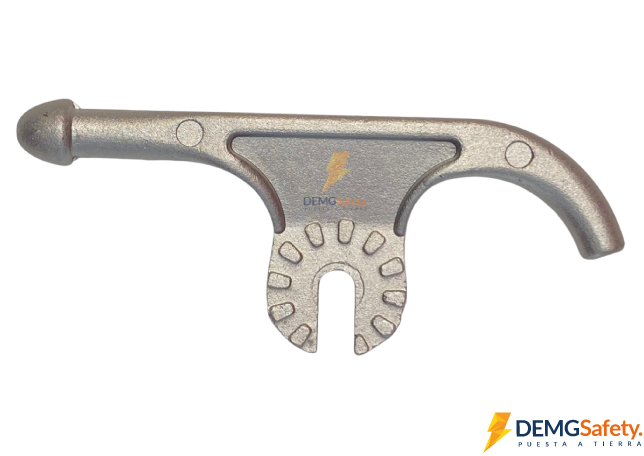

Accesorio incorporado para facilitar distintas maniobras operacionales en redes eléctricas y subestaciones.
Las pértigas de cuerpo único ofrecen una estructura continua sin uniones mecánicas, proporcionando una excelente rigidez estructural y una mayor sensación de control durante las maniobras.
La ausencia de sistemas de acople permite disponer de una herramienta lista para utilizar, reduciendo los tiempos de preparación y simplificando las operaciones en terreno.
| Característica | Especificación |
|---|---|
|
Color |
Rojo |
|
Diámetro Interior |
27 mm |
|
Diámetro Exterior |
32 mm |
|
Espesor |
2,5 mm |
|
Corriente de fuga en seco |
Menor a 15 µA |
|
Corriente de fuga en húmedo |
Menor a 30 µA |
|
Gancho desconectador |
Incluido |
|
Bolso de transporte |
Incluido |
Las pértigas aisladas están fabricadas conforme a estándares internacionales reconocidos para trabajos eléctricos, garantizando seguridad, desempeño dieléctrico y confiabilidad operacional en instalaciones de media y alta tensión.
Norma internacional para herramientas aisladas fabricadas en fibra de vidrio utilizadas en trabajos eléctricos, estableciendo requisitos de resistencia mecánica y desempeño dieléctrico.
Lineamientos internacionales de seguridad laboral para trabajos eléctricos y maniobras en instalaciones energizadas, orientados a proteger al personal y reducir riesgos operacionales.
La correcta selección de una pértiga depende del nivel de tensión de la instalación, las distancias de seguridad requeridas y el tipo de maniobra que se realizará.
Las pértigas de 1 cuerpo destacan por su estructura continua y por la versatilidad que proporciona su cabezal universal metálico, permitiendo la utilización de diversos accesorios y herramientas de trabajo.
Consulte la siguiente tabla técnica para seleccionar la configuración más adecuada.
| Cabezal | Largo | Tensión Recomendada |
|---|---|---|
|
Metálico |
1,25 m |
15 kV |
|
Metálico |
1,50 m |
36 kV |
|
Metálico |
1,65 m |
72 kV |
|
Metálico |
1,80 m |
72 kV |
|
Metálico |
2,00 m |
110 kV |
|
Metálico |
2,50 m |
110 kV |
|
Metálico |
3,00 m |
110 kV |
|
Metálico |
3,60 m |
169 kV |
|
Metálico |
4,00 m |
220 kV |
|
Metálico |
4,30 m |
220 kV |
Obtenga asesoría especializada para seleccionar la pértiga aislada adecuada según el nivel de tensión, distancia de trabajo y aplicación requerida. Nuestro equipo puede ayudarle a definir la mejor configuración para operaciones eléctricas, mantenimiento industrial y proyectos de alta tensión.
Es una herramienta aislada fabricada en fibra de vidrio que incorpora un cabezal metálico diseñado para la conexión de distintos accesorios y herramientas de maniobra.
Permite realizar operaciones de mantenimiento, inspección y maniobra manteniendo una distancia de seguridad respecto de los elementos energizados.
Permite una mayor versatilidad y compatibilidad con distintos accesorios utilizados en trabajos eléctricos e industriales.
El cabezal metálico está diseñado para proporcionar una conexión robusta y versátil con accesorios de maniobra, mientras que el cabezal aislado prioriza la continuidad de las propiedades dieléctricas en todo el conjunto.
Cumple ASTM F711 y considera las recomendaciones de seguridad OSHA.
Sí. Todas las pértigas incluyen bolso de protección y transporte.
Sí. Existen opciones de certificación nacional según los requerimientos del cliente.
Se recomienda para trabajos de mantenimiento, maniobras eléctricas, operación de redes de distribución, subestaciones e instalaciones industriales.
