Las pértigas de 2 cuerpos con cabezal universal aislado han sido diseñadas para proporcionar un mayor alcance operativo en trabajos eléctricos de media, alta y extra alta tensión. Su configuración modular permite transportar el equipo en secciones independientes, facilitando el almacenamiento y la movilización en terreno sin comprometer la seguridad ni el desempeño dieléctrico.
Fabricadas en resina epóxica reforzada con fibra de vidrio y núcleo de espuma de poliuretano hidrofóbico de alta densidad, ofrecen una excelente resistencia mecánica, bajo peso y un alto nivel de aislamiento eléctrico. Gracias a su sistema de acople aislado, ambas secciones pueden ensamblarse de forma segura para conformar una herramienta robusta y confiable para trabajos de hasta 500 kV.
En instalaciones de alta y extra alta tensión, mantener las distancias mínimas de seguridad es fundamental para proteger al personal y garantizar la continuidad operacional. Las pértigas de 2 cuerpos permiten aumentar significativamente el alcance de trabajo sin sacrificar estabilidad ni control durante la maniobra.
Su diseño modular proporciona una solución versátil para empresas eléctricas, contratistas especializados, subestaciones y sistemas de transmisión, permitiendo adaptar la longitud de la herramienta según las condiciones específicas de cada intervención.

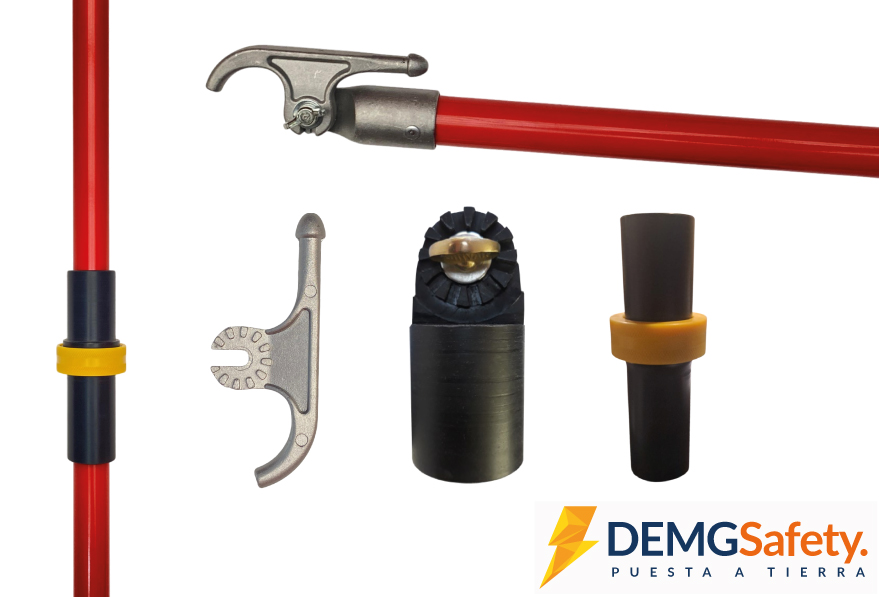

Cada componente de la pértiga cumple una función específica orientada a garantizar la seguridad del operador, mantener las propiedades dieléctricas del conjunto y proporcionar la resistencia mecánica necesaria para realizar maniobras eléctricas de forma confiable.

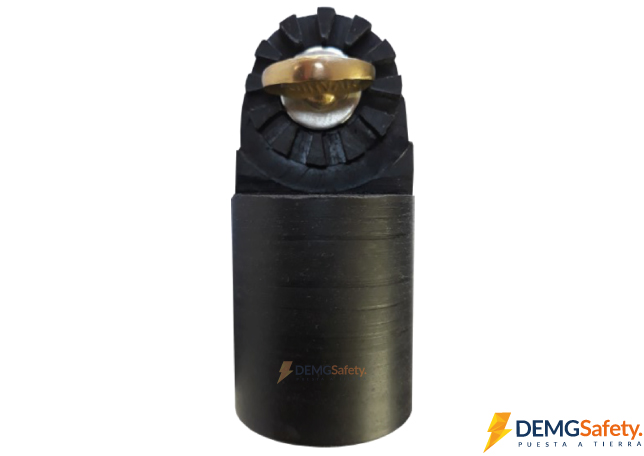

Elemento diseñado para realizar maniobras eléctricas de forma segura en instalaciones de media y alta tensión. Su construcción aislada permite mantener las propiedades dieléctricas del conjunto, reduciendo el riesgo de transferencia de corriente hacia el operador durante la ejecución de tareas rutinarias de mantenimiento y operación.

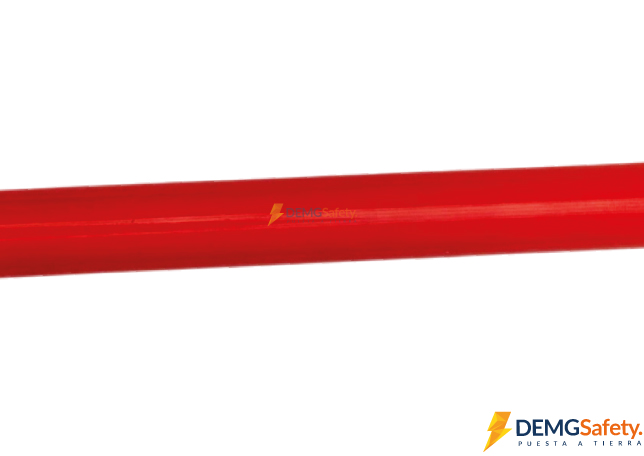

Constituye la estructura principal de la pértiga y es responsable de proporcionar aislamiento eléctrico, resistencia mecánica y estabilidad durante la maniobra.

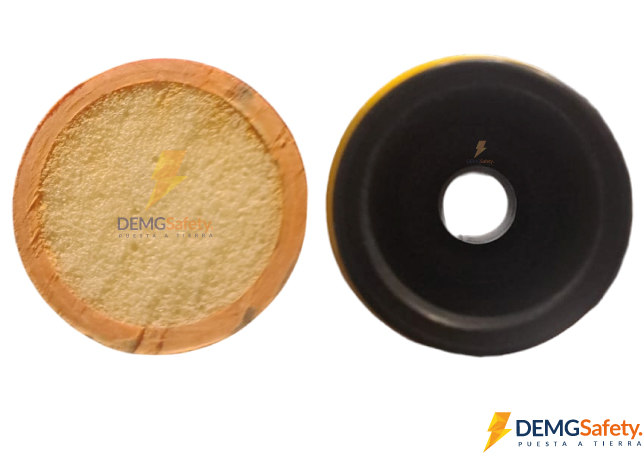

Ubicado en el interior de la vara, este núcleo ayuda a mantener la integridad estructural de la pértiga y minimizar la absorción de humedad.

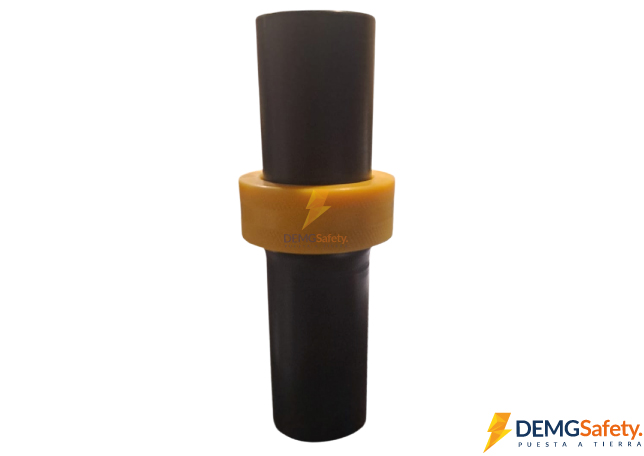

El acople aislado permite unir de forma segura ambos cuerpos de la pértiga, manteniendo la continuidad mecánica y las propiedades dieléctricas del conjunto. Su diseño facilita el transporte y almacenamiento del equipo, permitiendo ensamblar rápidamente la pértiga en terreno sin comprometer la seguridad del operador.

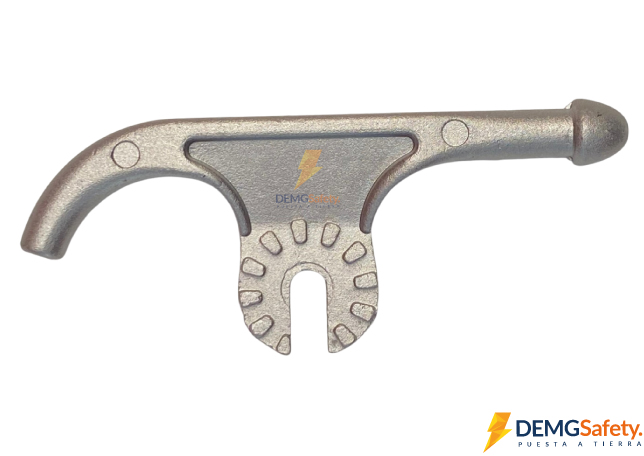

Accesorio incorporado para facilitar distintas maniobras operacionales en redes eléctricas. Su diseño permite actuar sobre elementos de operación sin comprometer la distancia de seguridad del trabajador, convirtiéndose en una herramienta versátil para labores de mantenimiento y maniobra.
Las pértigas de 2 cuerpos ofrecen una combinación ideal entre alcance operativo y facilidad de transporte. Gracias a su sistema modular, pueden desmontarse para optimizar el almacenamiento y la movilización, mientras que una vez ensambladas proporcionan la longitud necesaria para trabajos en instalaciones de hasta 500 kV.
Esta configuración es ampliamente utilizada en subestaciones, líneas de transmisión y proyectos industriales donde se requiere una herramienta de gran alcance sin las limitaciones logísticas de una pértiga monolítica.
| Característica | Especificación |
|---|---|
|
Color |
Rojo |
|
Diámetro Interior |
27 mm |
|
Diámetro Exterior |
32 mm |
|
Espesor |
2,5 mm |
|
Corriente de fuga en seco |
Menor a 15 µA |
|
Corriente de fuga en húmedo |
Menor a 30 µA |
|
Gancho desconectador |
Incluido |
|
Bolso de transporte |
Incluido |
Las pértigas aisladas de 2 cuerpos están fabricadas conforme a estándares internacionales reconocidos para trabajos eléctricos, garantizando seguridad, desempeño dieléctrico y confiabilidad operacional en instalaciones de media y alta tensión.
Norma internacional para herramientas aisladas fabricadas en fibra de vidrio utilizadas en trabajos eléctricos, estableciendo requisitos de resistencia mecánica y desempeño dieléctrico.
Lineamientos internacionales de seguridad laboral para trabajos eléctricos y maniobras en instalaciones energizadas, orientados a proteger al personal y reducir riesgos operacionales.
La correcta selección de una pértiga aislada depende del nivel de tensión de la instalación, la distancia de seguridad requerida y el tipo de maniobra que se realizará en terreno.
Las pértigas de 2 cuerpos incorporan un sistema de acople aislado que permite aumentar significativamente el alcance operativo sin afectar las propiedades dieléctricas del conjunto. Esta configuración es ideal para aplicaciones que requieren trabajar en instalaciones de alta y extra alta tensión.
Consulte la siguiente tabla técnica para identificar la configuración adecuada.
| Cabezal | Largo | Tensión Recomendada |
|---|---|---|
|
Aislado |
1,30 m |
15 kV |
|
Aislado |
1,50 m |
36 kV |
|
Aislado |
1,60 m |
72 kV |
|
Aislado |
1,80 m |
72 kV |
|
Aislado |
2,10 m |
110 kV |
|
Aislado |
3,00 m |
110 kV |
|
Aislado |
3,60 m |
110 kV |
|
Aislado |
4,00 m |
169 kV |
|
Aislado |
4,30 m |
220 kV |
|
Aislado |
5,00 m |
220 kV |
|
Aislado |
6,00 m |
220 kV |
|
Aislado |
7,00 m |
220 kV |
Obtenga asesoría especializada para seleccionar la pértiga aislada adecuada según el nivel de tensión, distancia de trabajo y aplicación requerida. Nuestro equipo puede ayudarle a definir la mejor configuración para operaciones eléctricas, mantenimiento industrial y proyectos de alta tensión.
Las pértigas de 2 cuerpos ofrecen una excelente combinación entre alcance operativo y facilidad de transporte. Gracias a su diseño modular, pueden desmontarse para reducir el espacio requerido durante el traslado y almacenamiento, permitiendo además trabajar en instalaciones de media, alta y extra alta tensión.
El sistema de acople aislado permite unir ambos cuerpos de la pértiga de forma segura, manteniendo la continuidad mecánica y las propiedades dieléctricas del conjunto. Una vez ensamblada, la pértiga proporciona la rigidez y estabilidad necesarias para realizar maniobras eléctricas con seguridad.
Las pértigas de 2 cuerpos con cabezal universal aislado están disponibles en distintas configuraciones, alcanzando longitudes de hasta 7 metros según los requerimientos de tensión y aplicación del proyecto.
Sí. Existen configuraciones específicas de pértigas de 2 cuerpos recomendadas para trabajos en instalaciones de hasta 500 kV, siempre respetando las distancias de seguridad y procedimientos establecidos por la normativa aplicable.
La principal diferencia radica en la modularidad. Mientras una pértiga de 1 cuerpo está compuesta por una estructura continua sin uniones, la pértiga de 2 cuerpos incorpora un sistema de acople aislado que facilita el transporte y permite alcanzar mayores longitudes de trabajo.
Las pértigas están fabricadas conforme a los requisitos de la norma ASTM F711 y consideran las recomendaciones de seguridad OSHA para trabajos eléctricos en instalaciones energizadas.
Sí. Todas las pértigas incluyen bolso de protección y transporte.
Sí. Dependiendo de los requerimientos del cliente, las pértigas pueden suministrarse con certificación nacional, facilitando su incorporación a programas de mantenimiento, seguridad eléctrica y control de activos.
Las pértigas de 2 cuerpos son ampliamente utilizadas en redes de distribución eléctrica, subestaciones, líneas de transmisión, instalaciones industriales, minería y proyectos energéticos donde se requiere un mayor alcance operativo sin comprometer la seguridad del personal.
La resina epóxica reforzada con fibra de vidrio proporciona una excelente resistencia mecánica, bajo peso y un alto nivel de aislamiento eléctrico. Además, su núcleo hidrofóbico ayuda a minimizar la absorción de humedad, contribuyendo a mantener las propiedades dieléctricas del equipo a lo largo del tiempo.
