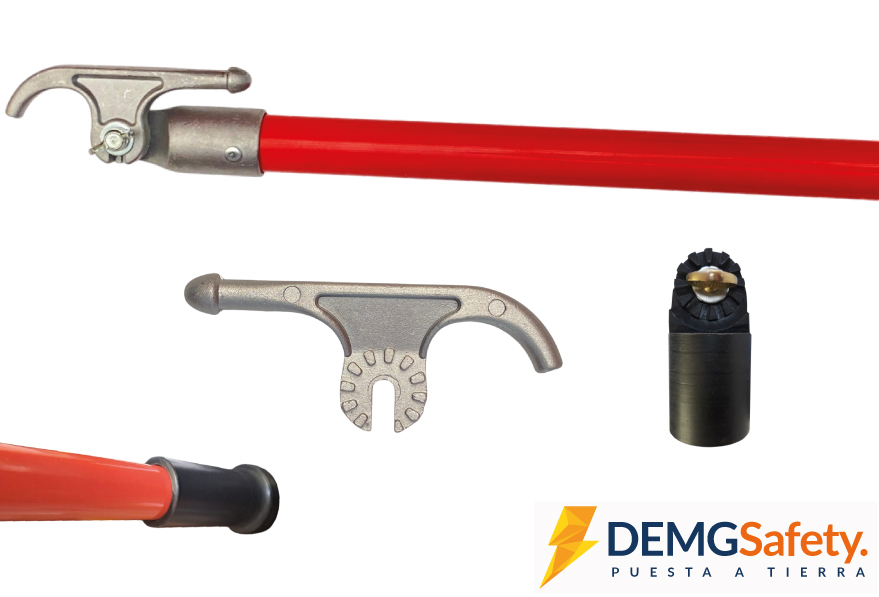

Las pértigas de 1 cuerpo con cabezal universal aislado están diseñadas para realizar maniobras eléctricas de forma segura en instalaciones de media y alta tensión. Gracias a su construcción en resina epóxica reforzada con fibra de vidrio y núcleo de espuma de poliuretano hidrofóbico de alta densidad, ofrecen una excelente resistencia mecánica, alto desempeño dieléctrico y una manipulación cómoda para el operador.
Su diseño de cuerpo único proporciona una estructura rígida y robusta, eliminando puntos de unión y permitiendo una operación más estable durante trabajos de mantenimiento, inspección y maniobra en redes eléctricas. Fabricadas bajo estándares internacionales como ASTM F711 y OSHA, constituyen una solución confiable para empresas eléctricas, contratistas especializados e instalaciones industriales que priorizan la seguridad operacional.
Las maniobras en instalaciones eléctricas requieren herramientas que permitan mantener una distancia segura respecto de partes energizadas. Una pértiga aislada actúa como una extensión del operador, proporcionando aislamiento eléctrico y control mecánico durante la ejecución de tareas rutinarias en redes de distribución, subestaciones y sistemas de transmisión.
La construcción en fibra de vidrio epóxica proporciona excelentes propiedades dieléctricas incluso en ambientes exigentes, mientras que su diseño liviano facilita el trabajo en terreno sin comprometer la seguridad ni la estabilidad durante la maniobra.
Cada componente de la pértiga cumple una función específica orientada a garantizar la seguridad del operador, mantener las propiedades dieléctricas del conjunto y proporcionar la resistencia mecánica necesaria para realizar maniobras eléctricas de forma confiable. Su diseño está pensado para aplicaciones en redes de distribución, subestaciones y sistemas de alta tensión.

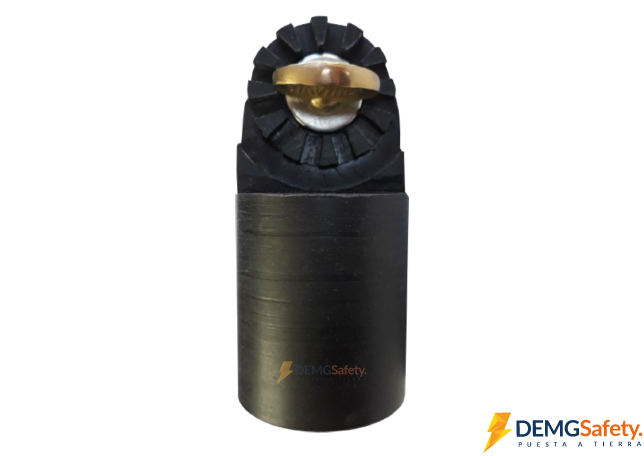

Elemento diseñado para realizar maniobras eléctricas de forma segura en instalaciones de media y alta tensión. Su construcción aislada permite mantener las propiedades dieléctricas del conjunto, reduciendo el riesgo de transferencia de corriente hacia el operador durante la ejecución de tareas rutinarias de mantenimiento y operación.

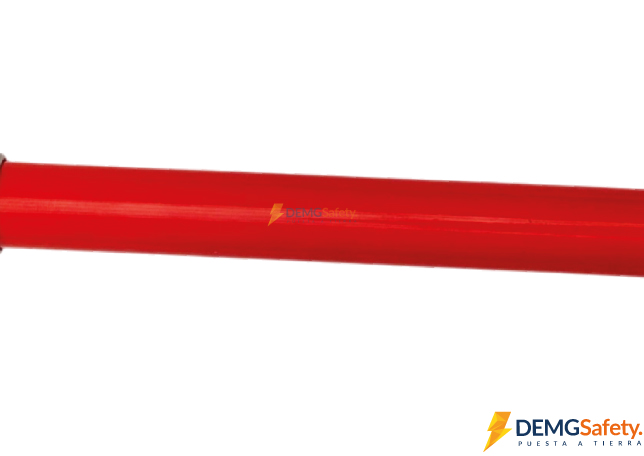

Constituye la estructura principal de la pértiga y es responsable de proporcionar aislamiento eléctrico, resistencia mecánica y estabilidad durante la maniobra. Está fabricada en resina epóxica reforzada con fibra de vidrio, ofreciendo una combinación óptima entre robustez, peso reducido y desempeño dieléctrico.

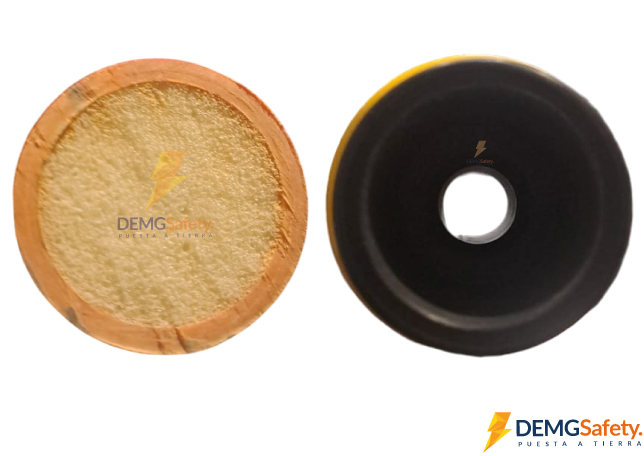

Ubicado en el interior de la vara, este núcleo de espuma de poliuretano hidrofóbico de alta densidad ayuda a mantener la integridad estructural de la pértiga y minimiza la absorción de humedad. Esta característica resulta fundamental para conservar las propiedades aislantes del equipo incluso en ambientes de trabajo exigentes.

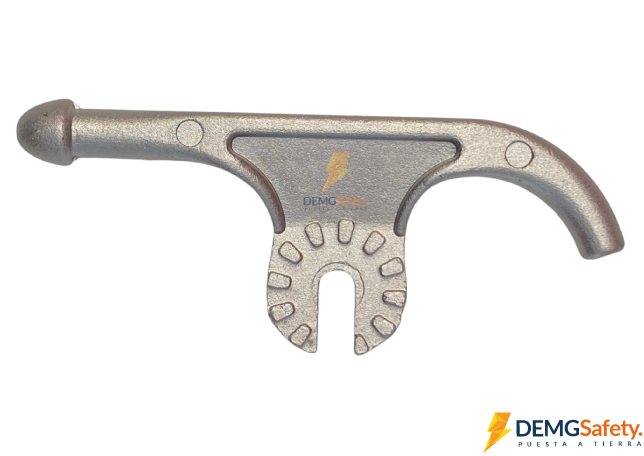

Accesorio incorporado para facilitar distintas maniobras operacionales en redes eléctricas. Su diseño permite actuar sobre elementos de operación sin comprometer la distancia de seguridad del trabajador, convirtiéndose en una herramienta versátil para labores de mantenimiento y maniobra.
Las pértigas de 1 cuerpo destacan por ofrecer una estructura continua sin uniones mecánicas, proporcionando una mayor rigidez estructural y una sensación de control superior durante las maniobras. Esta configuración resulta ideal para trabajos donde se requiere rapidez de operación, facilidad de uso y máxima estabilidad.
Al no incorporar sistemas de unión o acople, se reduce la necesidad de montaje previo y se obtiene una herramienta lista para utilizar desde el primer momento, optimizando los tiempos de trabajo en terreno.
| Característica | Especificación |
|---|---|
|
Color |
Rojo |
|
Diámetro Interior |
27 mm |
|
Diámetro Exterior |
32 mm |
|
Espesor |
2,5 mm |
|
Corriente de fuga en seco |
Menor a 15 µA |
|
Corriente de fuga en húmedo |
Menor a 30 µA |
|
Gancho desconectador |
Incluido |
|
Bolso de transporte |
Incluido |
Las pértigas aisladas están fabricadas conforme a estándares internacionales reconocidos para trabajos eléctricos, garantizando seguridad, desempeño dieléctrico y confiabilidad operacional en instalaciones de media y alta tensión.
Norma internacional para herramientas aisladas fabricadas en fibra de vidrio utilizadas en trabajos eléctricos, estableciendo requisitos de resistencia mecánica y desempeño dieléctrico.
Lineamientos internacionales de seguridad laboral para trabajos eléctricos y maniobras en instalaciones energizadas, orientados a proteger al personal y reducir riesgos operacionales.
La correcta selección de una pértiga aislada depende del nivel de tensión de la instalación, la distancia de seguridad requerida y el tipo de maniobra que se realizará en terreno. Cada configuración ha sido diseñada para proporcionar el alcance y aislamiento necesarios según las exigencias operacionales de redes de distribución, subestaciones y sistemas de alta tensión.
Las pértigas de 1 cuerpo destacan por su estructura continua sin uniones mecánicas, ofreciendo una excelente rigidez estructural, facilidad de uso y estabilidad durante la operación. La longitud de la pértiga determina la tensión recomendada de trabajo, permitiendo seleccionar la configuración más adecuada para cada aplicación.
Consulte la siguiente tabla técnica para identificar el modelo que mejor se adapta a los requerimientos de su proyecto eléctrico.
| Cabezal | Largo | Tensión Recomendada |
|---|---|---|
|
Aislado |
1,25 m |
15 kV |
|
Aislado |
1,50 m |
36 kV |
|
Aislado |
1,65 m |
72 kV |
|
Aislado |
1,80 m |
72 kV |
|
Aislado |
2,00 m |
110 kV |
|
Aislado |
2,50 m |
110 kV |
|
Aislado |
3,00 m |
110 kV |
|
Aislado |
3,60 m |
169 kV |
|
Aislado |
4,00 m |
220 kV |
|
Aislado |
4,30 m |
220 kV |
Obtenga asesoría especializada para seleccionar la pértiga aislada adecuada según el nivel de tensión, distancia de trabajo y aplicación requerida. Nuestro equipo puede ayudarle a definir la mejor configuración para operaciones eléctricas, mantenimiento industrial y proyectos de alta tensión.
Es una herramienta fabricada en fibra de vidrio diseñada para permitir maniobras eléctricas manteniendo una distancia segura respecto de partes energizadas.
Permite realizar operaciones de mantenimiento, inspección y maniobra en redes eléctricas de forma segura.
La pértiga de 1 cuerpo ofrece mayor rigidez estructural al no incorporar uniones mecánicas, mientras que la de 2 cuerpos proporciona mayor alcance y facilidad de transporte.
Cumplen con ASTM F711 y recomendaciones de seguridad OSHA.
La tensión recomendada dependerá de la longitud seleccionada, existiendo configuraciones desde 15 kV hasta 220 kV.
Sí. Todas las pértigas incluyen bolso de protección y transporte.
Sí. Existen opciones de certificación nacional según los requerimientos del cliente.
