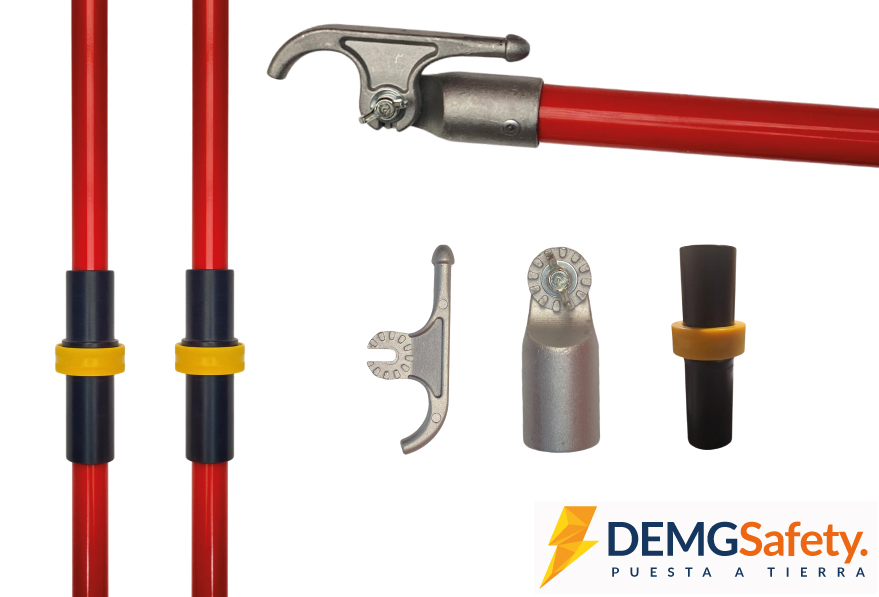

Las pértigas de 3 cuerpos con cabezal universal metálico están diseñadas para aplicaciones que requieren grandes longitudes de trabajo y una máxima facilidad de transporte. Su configuración modular permite dividir el equipo en tres secciones independientes, facilitando el almacenamiento y la movilización en terreno sin afectar la resistencia mecánica ni las propiedades dieléctricas del conjunto.
Fabricadas en resina epóxica reforzada con fibra de vidrio y núcleo de espuma de poliuretano hidrofóbico de alta densidad, ofrecen un excelente desempeño en aplicaciones de media, alta y extra alta tensión. El cabezal universal metálico proporciona una conexión robusta y versátil con distintos accesorios y herramientas de maniobra.
En trabajos de transmisión y extra alta tensión es frecuente la necesidad de disponer de herramientas de gran longitud que puedan transportarse fácilmente entre distintas instalaciones. Las pértigas de 3 cuerpos ofrecen una solución ideal para este tipo de aplicaciones, permitiendo alcanzar importantes distancias de trabajo sin comprometer la seguridad ni la maniobrabilidad.
Gracias a su diseño modular y al cabezal universal metálico, estas pértigas son ampliamente utilizadas por empresas de transmisión, contratistas especializados, compañías mineras y equipos de mantenimiento industrial.
Cada componente ha sido diseñado para proporcionar seguridad eléctrica, resistencia mecánica y facilidad de uso en aplicaciones de media, alta y extra alta tensión.

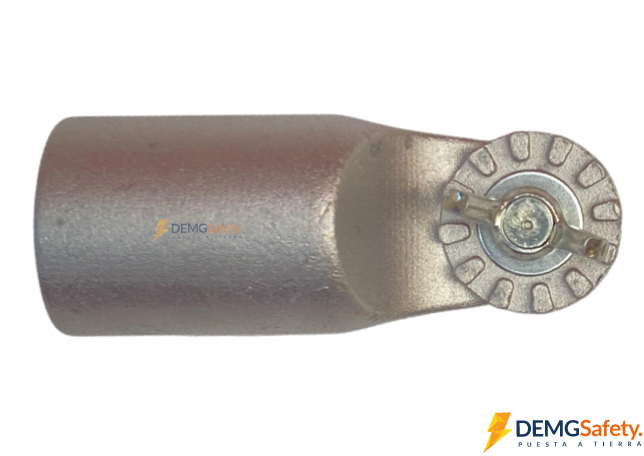

El cabezal universal metálico constituye el punto de conexión entre la pértiga y los distintos accesorios utilizados durante las maniobras eléctricas. Su construcción robusta permite soportar esfuerzos mecánicos repetitivos y garantizar una conexión firme y segura.

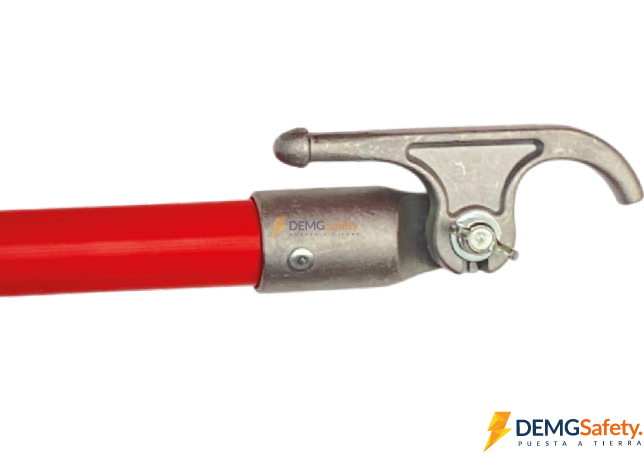

La estructura principal de la pértiga está fabricada en resina epóxica reforzada con fibra de vidrio, proporcionando un excelente equilibrio entre resistencia mecánica y aislamiento eléctrico.

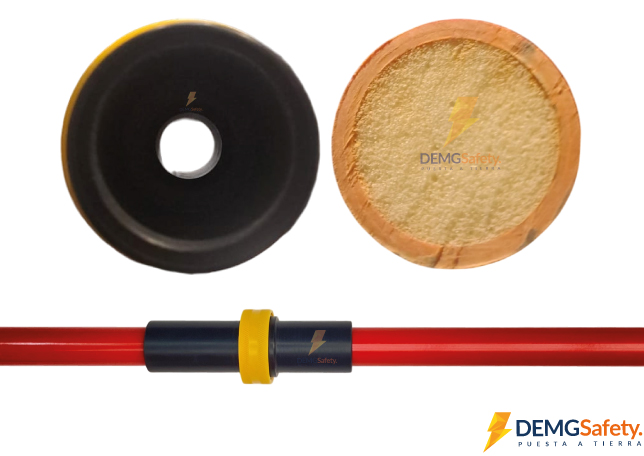

El núcleo interno ayuda a minimizar la absorción de humedad y mantener la estabilidad estructural y dieléctrica del conjunto.

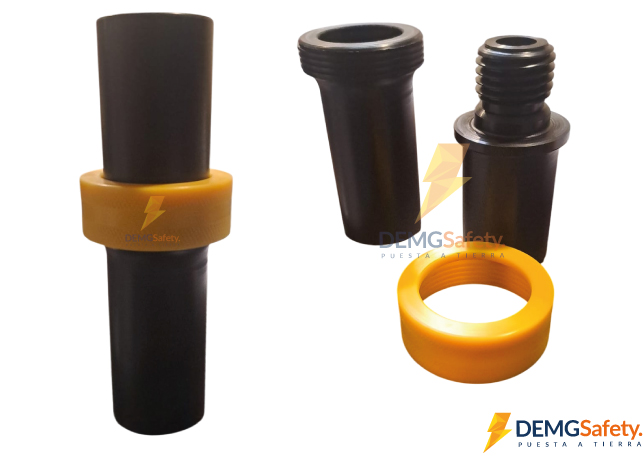

Los acoples aislados permiten ensamblar los tres cuerpos de la pértiga de forma segura, manteniendo la continuidad mecánica y las propiedades dieléctricas del conjunto. Su diseño facilita el transporte y almacenamiento del equipo en secciones independientes.

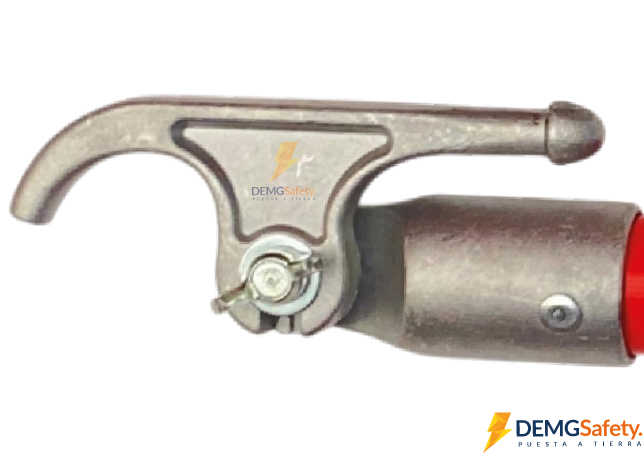

Accesorio incorporado para facilitar diversas maniobras operacionales en instalaciones eléctricas.
Las pértigas de 3 cuerpos ofrecen una excelente combinación entre gran alcance operativo y facilidad de transporte. Su configuración desmontable permite transportar herramientas de gran longitud en secciones compactas, facilitando su almacenamiento en vehículos de servicio y su movilización en terreno.
Esta solución es especialmente recomendada para empresas de transmisión eléctrica, mantenimiento de subestaciones, minería e instalaciones de alta tensión donde la flexibilidad operativa y la logística son factores determinantes.
| Característica | Especificación |
|---|---|
|
Color |
Rojo |
|
Diámetro Interior |
27 mm |
|
Diámetro Exterior |
32 mm |
|
Espesor |
2,5 mm |
|
Corriente de fuga en seco |
Menor a 15 µA |
|
Corriente de fuga en húmedo |
Menor a 30 µA |
|
Gancho desconectador |
Incluido |
|
Bolso de transporte |
Incluido |
Las pértigas aisladas de 3 cuerpos están fabricadas conforme a estándares internacionales reconocidos para trabajos eléctricos, garantizando seguridad, desempeño dieléctrico y confiabilidad operacional en instalaciones de media y alta tensión.
Norma internacional para herramientas aisladas fabricadas en fibra de vidrio utilizadas en trabajos eléctricos, estableciendo requisitos de resistencia mecánica y desempeño dieléctrico.
Recomendaciones internacionales de seguridad para trabajos eléctricos en instalaciones energizadas y operaciones de mantenimiento.
La selección de una pértiga aislada debe realizarse considerando el nivel de tensión, la distancia de seguridad requerida y las características de la maniobra.
Las pértigas de 3 cuerpos permiten alcanzar grandes longitudes de trabajo manteniendo un formato compacto para transporte y almacenamiento. Su sistema modular proporciona una excelente combinación entre alcance, seguridad y facilidad de operación.
Consulte la siguiente tabla técnica para seleccionar la configuración adecuada para su instalación.
| Cabezal | Largo | Tensión Recomendada |
|---|---|---|
|
Metálico |
3,00 m |
169 kV |
|
Metálico |
3,60 m |
169 kV |
|
Metálico |
4,20 m |
169 kV |
|
Metálico |
4,50 m |
220 kV |
|
Metálico |
5,40 m |
220 kV |
|
Metálico |
6,00 m |
500 kV |
|
Metálico |
7,50 m |
500 kV |
Obtenga asesoría especializada para seleccionar la configuración adecuada de su pértiga de 3 cuerpos con cabezal universal metálico según el nivel de tensión y las necesidades de su proyecto.
Permite obtener grandes longitudes de trabajo manteniendo una excelente facilidad de transporte y almacenamiento gracias a su configuración modular.
Los acoples permiten ensamblar las distintas secciones de la pértiga manteniendo la continuidad mecánica y las propiedades dieléctricas del conjunto.
Las configuraciones disponibles alcanzan hasta 7,50 metros de longitud para aplicaciones de hasta 500 kV.
Sí. Existen configuraciones específicas recomendadas para trabajos en instalaciones de hasta 500 kV.
.
La pértiga de 3 cuerpos permite transportar herramientas de mayor longitud en secciones más compactas, facilitando aún más la logística y el almacenamiento.
Sí. Las pértigas están fabricadas conforme a ASTM F711 y consideran las recomendaciones de seguridad OSHA.
Sí. Todas las pértigas incluyen bolso de protección y transporte.
Sí. Puede suministrarse con certificación nacional de acuerdo con los requerimientos del cliente.
Son ampliamente utilizadas en transmisión eléctrica, subestaciones, minería, mantenimiento industrial y proyectos energéticos de alta tensión.
