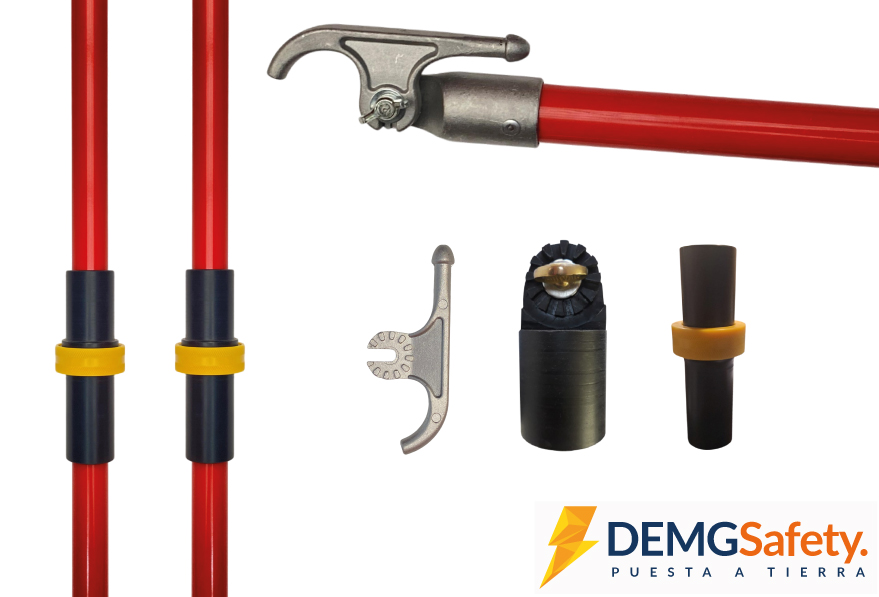

Las pértigas de 3 cuerpos con cabezal universal aislado han sido desarrolladas para aplicaciones que requieren grandes longitudes de trabajo, facilidad de transporte y máxima flexibilidad operativa. Su configuración modular permite dividir el equipo en tres secciones independientes, facilitando el almacenamiento y traslado a terreno sin comprometer las propiedades mecánicas ni dieléctricas del conjunto.
Fabricadas en resina epóxica reforzada con fibra de vidrio y núcleo de espuma de poliuretano hidrofóbico de alta densidad, ofrecen una excelente resistencia mecánica, bajo peso y un alto desempeño dieléctrico. Gracias a su sistema de acoples aislados, los distintos cuerpos pueden ensamblarse de forma rápida y segura para conformar una herramienta apta para trabajos en instalaciones de hasta 500 kV.
En trabajos de transmisión y extra alta tensión, el acceso a distintos puntos de la instalación puede requerir herramientas de gran longitud. Las pértigas de 3 cuerpos permiten alcanzar mayores distancias de trabajo manteniendo un formato compacto para transporte y almacenamiento.
Su diseño modular resulta especialmente útil para cuadrillas de mantenimiento, empresas de transmisión, contratistas especializados y proyectos industriales donde la logística y la movilidad son factores relevantes para la operación diaria.
Cada componente de la pértiga ha sido diseñado para proporcionar seguridad eléctrica, resistencia mecánica y facilidad de uso en aplicaciones exigentes de media, alta y extra alta tensión.

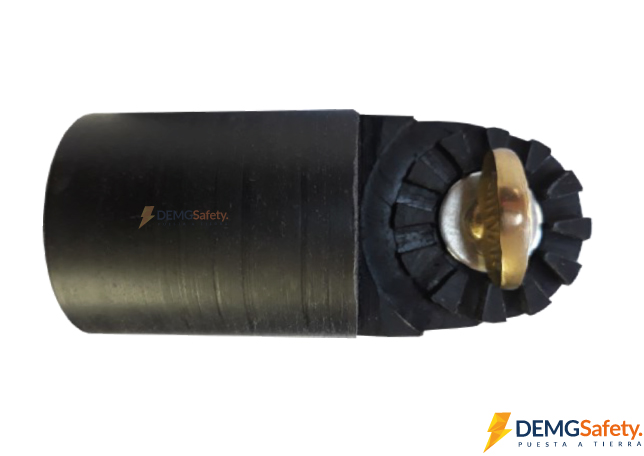

Elemento diseñado para realizar maniobras eléctricas de forma segura en instalaciones de media y alta tensión. Diseñado para realizar maniobras eléctricas de forma segura en instalaciones energizadas, permitiendo la utilización de distintos accesorios y herramientas compatibles.

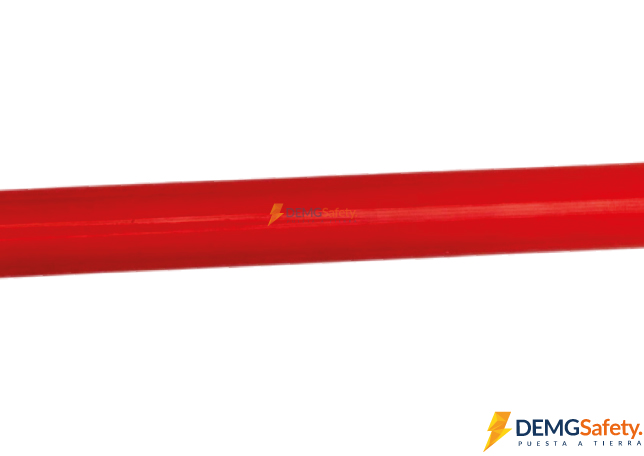

Constituye la estructura principal de la pértiga, proporcionando aislamiento eléctrico, resistencia mecánica y estabilidad durante las maniobras.

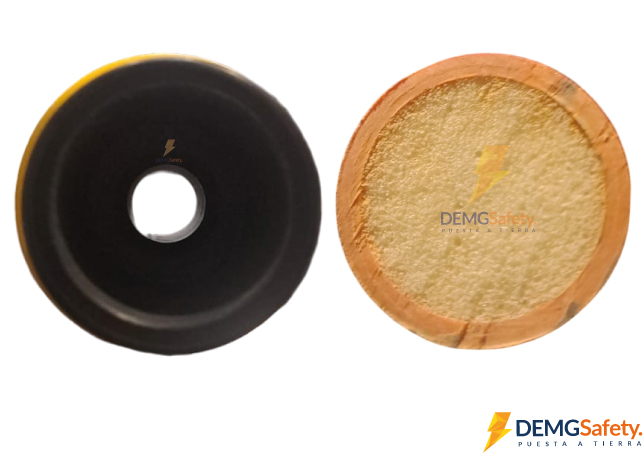

Diseñado para minimizar la absorción de humedad y mantener la estabilidad estructural de la pértiga durante toda su vida útil.

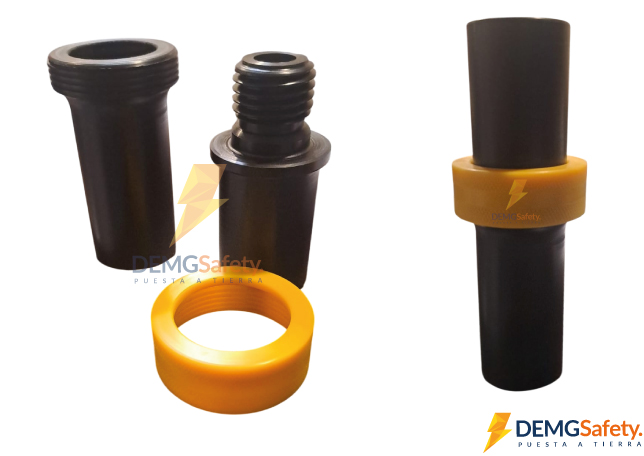

Los acoples aislados permiten ensamblar los tres cuerpos de la pértiga de forma segura, manteniendo la continuidad mecánica y las propiedades dieléctricas del conjunto. Su diseño facilita el transporte y almacenamiento del equipo en secciones independientes.

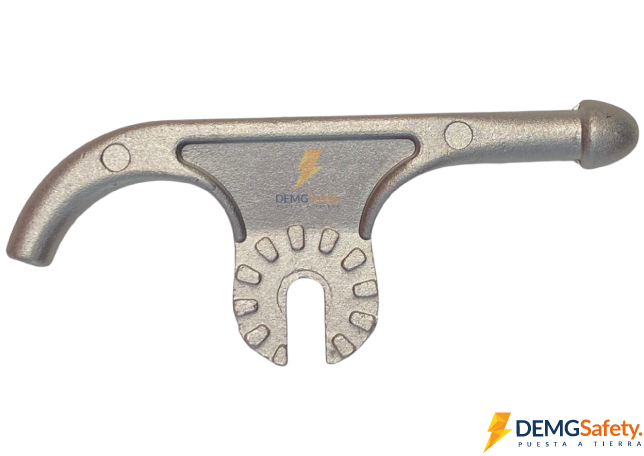

Accesorio incorporado para facilitar distintas maniobras operacionales en redes eléctricas y subestaciones. Su diseño permite actuar sobre elementos de operación sin comprometer la distancia de seguridad del trabajador, convirtiéndose en una herramienta versátil para labores de mantenimiento y maniobra.
Las pértigas de 3 cuerpos están orientadas a usuarios que requieren una herramienta de gran longitud, pero que al mismo tiempo necesitan optimizar el transporte y almacenamiento. Gracias a su diseño desmontable, el equipo puede trasladarse en secciones compactas y ensamblarse rápidamente en terreno.
Esta configuración resulta especialmente útil en proyectos de transmisión eléctrica, mantenimiento de subestaciones, minería e instalaciones de alta tensión donde la movilidad y la flexibilidad operativa son factores clave.
| Característica | Especificación |
|---|---|
|
Color |
Rojo |
|
Diámetro Interior |
27 mm |
|
Diámetro Exterior |
32 mm |
|
Espesor |
2,5 mm |
|
Corriente de fuga en seco |
Menor a 15 µA |
|
Corriente de fuga en húmedo |
Menor a 30 µA |
|
Gancho desconectador |
Incluido |
|
Bolso de transporte |
Incluido |
Las pértigas aisladas de 3 cuerpos están fabricadas conforme a estándares internacionales reconocidos para trabajos eléctricos, garantizando seguridad, desempeño dieléctrico y confiabilidad operacional en instalaciones de media y alta tensión.
Norma internacional para herramientas aisladas fabricadas en fibra de vidrio utilizadas en trabajos eléctricos, estableciendo requisitos de resistencia mecánica y desempeño dieléctrico.
Lineamientos internacionales de seguridad laboral para trabajos eléctricos y maniobras en instalaciones energizadas, orientados a proteger al personal y reducir riesgos operacionales.
La selección de una pértiga aislada debe realizarse considerando el nivel de tensión, la distancia de seguridad requerida y las condiciones específicas de la maniobra.
Las pértigas de 3 cuerpos permiten alcanzar grandes longitudes de trabajo manteniendo una excelente transportabilidad. Su sistema modular facilita el almacenamiento y la movilización del equipo sin afectar sus propiedades mecánicas ni dieléctricas.
Consulte la siguiente tabla técnica para seleccionar la configuración adecuada.
| Cabezal | Largo | Tensión Recomendada |
|---|---|---|
|
Aislado |
3,00 m |
169 kV |
|
Aislado |
3,60 m |
169 kV |
|
Aislado |
4,20 m |
169 kV |
|
Aislado |
4,50 m |
220 kV |
|
Aislado |
5,40 m |
220 kV |
|
Aislado |
6,00 m |
500 kV |
|
Aislado |
7,50 m |
500 kV |
Obtenga asesoría especializada para seleccionar la pértiga aislada adecuada según el nivel de tensión, distancia de trabajo y aplicación requerida. Nuestro equipo puede ayudarle a definir la mejor configuración para operaciones eléctricas, mantenimiento industrial y proyectos de alta tensión.
Las pértigas de 3 cuerpos ofrecen una excelente combinación entre alcance operativo y facilidad de transporte. Su diseño modular permite desmontar el equipo en tres secciones independientes, facilitando el almacenamiento y traslado.
Los acoples aislados permiten ensamblar los distintos cuerpos de la pértiga manteniendo la continuidad mecánica y las propiedades dieléctricas necesarias para trabajos eléctricos seguros.
Las configuraciones disponibles alcanzan hasta 7,50 metros de longitud, dependiendo de la tensión recomendada y la aplicación requerida.
Sí. Existen configuraciones recomendadas para aplicaciones de hasta 500 kV, respetando siempre las distancias de seguridad y procedimientos establecidos.
La principal diferencia es la logística de transporte y almacenamiento. La pértiga de 3 cuerpos permite dividir el equipo en secciones más compactas, facilitando su movilización y manipulación en terreno.
Las pértigas cumplen ASTM F711 y consideran las recomendaciones de seguridad OSHA para trabajos eléctricos.
Sí. Todas las pértigas incluyen bolso de protección y transporte.
Sí. Es posible solicitar certificación nacional según los requerimientos del proyecto.
Son ampliamente utilizadas en transmisión eléctrica, subestaciones, minería, infraestructura energética y trabajos de alta tensión que requieren grandes longitudes de alcance.
Proporciona una excelente resistencia mecánica, bajo peso y un alto nivel de aislamiento eléctrico, contribuyendo a la seguridad y durabilidad del equipo.
